Scafo e accessori
17
17
6
6
26
30
30
43
43
5
9
41
19
19
18
18
18
18
18
18
18
18
31
31
11
28
2
2
23
8
15
3
3
25
27
7
44
44
37
37
33
39
24
34
34
22
38
29
16
16
32
32
35
4
4
4
4
4
4
4
36
10
40
40
21
21
21
21
21
21
21
21
42
42
14
20
20
20
20
20
20
13
12
1a
YELLOW FRONT FASCIA
705002778
98,17€ Prezzo unitario IVA inclusa
1a
RED FRONT FASCIA
705003080
90,74€ Prezzo unitario IVA inclusa
1a
FRONT FASCIA, BLACK
705003639
272,34€ Prezzo unitario IVA inclusa
1a
FRONT FASCIA, GREEN
705003640
74,98€ Prezzo unitario IVA inclusa
1a
FRONT FASCIA, CAMO
705004033
433,66€ Prezzo unitario IVA inclusa
1b
LH HEAD LAMP SUPPORT
705002825
29,01€ Prezzo unitario IVA inclusa
1c
RH HEAD LAMP SUPPORT
705002826
30,93€ Prezzo unitario IVA inclusa
1d
LH LOWER FRONT FACIA
705002780
20,11€ Prezzo unitario IVA inclusa
1d
LH LOWER FRONT FACIA
705002889
20,11€ Prezzo unitario IVA inclusa
1e
RH LOWER FRONT FACIA
705002781
20,11€ Prezzo unitario IVA inclusa
1e
RH LOWER FRONT FACIA
705002890
20,11€ Prezzo unitario IVA inclusa
2
TUFLOK PLASTIC RIVET
293150089
1,71€ Prezzo unitario IVA inclusa
3
WASHER
506151252
3,72€ Prezzo unitario IVA inclusa
4
PLASTITE SCREW TYPE K-40, M4 X 25
250000101
4,06€ Prezzo unitario IVA inclusa
5
UPPER GRILL
705002779
39,02€ Prezzo unitario IVA inclusa
6
CLIP
517302785
1,06€ Prezzo unitario IVA inclusa
7
REAR FACIA
705003840
51,57€ Prezzo unitario IVA inclusa
8
RUBBER GROMMET
705003666
6,94€ Prezzo unitario IVA inclusa
9
SCREW PLASTITE TYPE K-40 M4 X 16
250000113
4,06€ Prezzo unitario IVA inclusa
10
SUPPORT
705002499
16,74€ Prezzo unitario IVA inclusa
11
TORX SCREW M6 X 16
250000261
1,01€ Prezzo unitario IVA inclusa
12
HEX. FLANGED ELASTIC NUT M6
233261414
1,68€ Prezzo unitario IVA inclusa
13
DASHBOARD
705001314
52,61€ Prezzo unitario IVA inclusa
14
REAR LUGGAGE RACK.
705002617
321,27€ Prezzo unitario IVA inclusa
15
FRONT LUGGAGE RACK
705002616
321,27€ Prezzo unitario IVA inclusa
16
WASHER
250200040
2,17€ Prezzo unitario IVA inclusa
17
TORX TRUSS SCREW M6 X 50
250000239
3,72€ Prezzo unitario IVA inclusa
18
HEX. SCREW M6 X 55
207065544
2,40€ Prezzo unitario IVA inclusa
19
TORX SCREW M6 X 25
250000284
2,46€ Prezzo unitario IVA inclusa
20
FLAT WASHER
250200072
1,55€ Prezzo unitario IVA inclusa
21
HEX. FLANGED ELASTIC NUT M6
233261414
1,68€ Prezzo unitario IVA inclusa
22
LH FIXATION PLATE
705002762
10,69€ Prezzo unitario IVA inclusa
23
RH FIXATION PLATE
705002760
10,69€ Prezzo unitario IVA inclusa
24
LH HANDLE
705002700
143,53€ Prezzo unitario IVA inclusa
25
HEX. SCREW M8 X 35
207083544
1,32€ Prezzo unitario IVA inclusa
26
HEX. NUT
232081494
1,98€ Prezzo unitario IVA inclusa
27
RH HANDLE
705002699
143,53€ Prezzo unitario IVA inclusa
28
HEX. SCREW M8 X 35
207083544
1,32€ Prezzo unitario IVA inclusa
29
HEX. NUT
232081494
1,98€ Prezzo unitario IVA inclusa
30
TORX SCREW M8 X 35
250000441
2,32€ Prezzo unitario IVA inclusa
31
HEX. FLANGED ELASTIC NUT M8
233281414
1,76€ Prezzo unitario IVA inclusa
32
BUSHING
705002153
13,27€ Prezzo unitario IVA inclusa
33
REAR SUPPORT
705003656
322,29€ Prezzo unitario IVA inclusa
34
U REINFORCEMENT
705003647
9,21€ Prezzo unitario IVA inclusa
35
HEX. FLANGED SCREW M8 X 50
207685044
1,95€ Prezzo unitario IVA inclusa
36
HEX. FLANGED ELASTIC NUT M8
233281414
1,76€ Prezzo unitario IVA inclusa
37
HEX. FLANGED SCREW M8 X 20, SCOTCH GRIP
207582044
1,95€ Prezzo unitario IVA inclusa
38
FRONT SUPPORT
705003655
180,36€ Prezzo unitario IVA inclusa
39
LH ANCHOR PLATE
705002995
18,97€ Prezzo unitario IVA inclusa
40
RIVET_POP 3/16 X ,550
390402300
0,92€ Prezzo unitario IVA inclusa
41
RH ANCHOR PLATE
705002997
20,53€ Prezzo unitario IVA inclusa
42
HEX. FLANGED SCREW M8 X 45
207684544
4,39€ Prezzo unitario IVA inclusa
43
FLAT WASHER 8 MM
234082410
1,68€ Prezzo unitario IVA inclusa
44
HEX. ELASTIC STOP NUT M8
232581414
0,65€ Prezzo unitario IVA inclusa

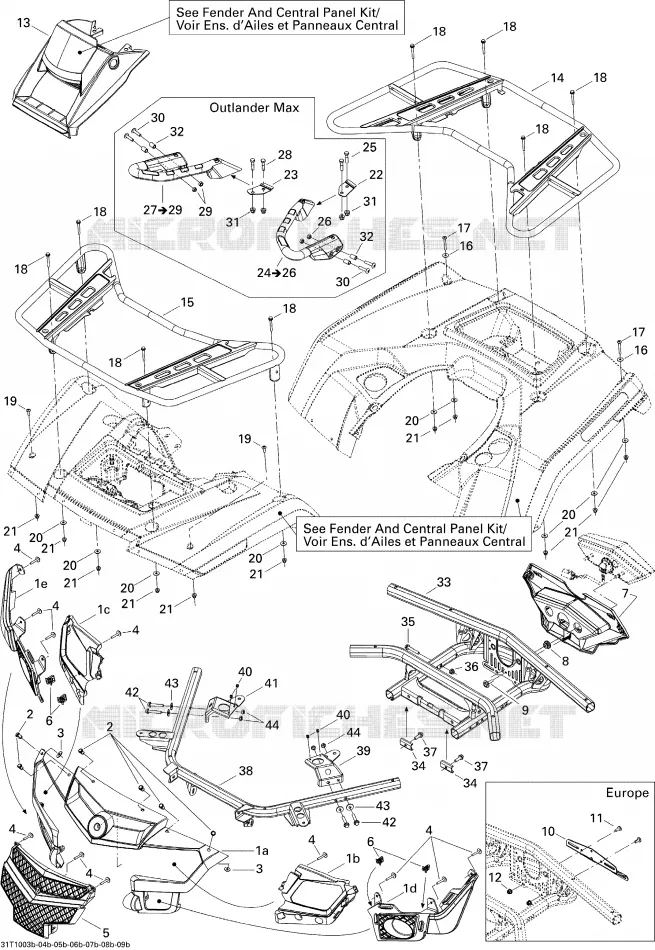

In questa pagina trovate lo schema dettagliato Scafo e accessori CAN-AM. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale CAN-AM.


Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
