Scafo e accessori
2
33
33
6
6
21
21
14
14
9
9
12
12
12
12
12
12
12
12
7
7
7
7
7
7
7
7
7
7
24
1
18
18
27
3
4
32
26
13
13
13
13
13
13
13
13
20
20
10
10
10
10
10
22
22
22
22
28
23
34
19
5
8
8
8
8
8
8
8
8
31
17
17
17
17
16
11
30
30
29
25
25
25
25
25
25
25
1
LH REFLECTIVE SHEET
705001990
14,48€ Prezzo unitario IVA inclusa
2
REFLECTIVE SHEET
705001989
7,87€ Prezzo unitario IVA inclusa
3
RH REFLECTIVE SHEET
705002126
8,86€ Prezzo unitario IVA inclusa
4
LH REFLECTIVE SHEET
705002183
7,99€ Prezzo unitario IVA inclusa
5
LH REFLECTIVE SHEET
705002184
7,87€ Prezzo unitario IVA inclusa
6
TUFLOK PLASTIC RIVET
293150089
1,71€ Prezzo unitario IVA inclusa
7
PANEL_BODY LH B-190
705002940
62,10€ Prezzo unitario IVA inclusa
7
PANEL_BODY LH B-190
705002940
62,10€ Prezzo unitario IVA inclusa
7
LH LATERAL PANEL, GREEN
705002941
45,97€ Prezzo unitario IVA inclusa
7
PANEL_BODY LH B-176
705002942
58,01€ Prezzo unitario IVA inclusa
7
LH LATERAL PANEL, CAMO
705004077
289,15€ Prezzo unitario IVA inclusa
8
RH LATERAL PANEL, YELLOW
705002943
60,09€ Prezzo unitario IVA inclusa
8
RH LATERAL PANEL, GREEN
705002944
42,69€ Prezzo unitario IVA inclusa
8
RH LATERAL PANEL, RED
705002945
48,01€ Prezzo unitario IVA inclusa
8
RH LATERAL PANEL, CAMO
705004076
250,15€ Prezzo unitario IVA inclusa
9
RUBBER BUMPER
293830005
9,05€ Prezzo unitario IVA inclusa
10
YELLOW STORAGE TRAY
705002952
39,04€ Prezzo unitario IVA inclusa
10
STORAGE TRAY, GREEN
705002953
29,88€ Prezzo unitario IVA inclusa
10
RED STORAGE TRAY
705002954
33,00€ Prezzo unitario IVA inclusa
10
STORAGE TRAY, BLACK
705003133
280,55€ Prezzo unitario IVA inclusa
10
STORAGE TRAY, CAMO
705004075
277,12€ Prezzo unitario IVA inclusa
11
REFLECTIVE SHEET
705002185
11,85€ Prezzo unitario IVA inclusa
12
OVAL WASHER
705005156
5,80€ Prezzo unitario IVA inclusa
13
GROMMET
705003264
4,58€ Prezzo unitario IVA inclusa
14
GUARD PLATE
705003495
46,06€ Prezzo unitario IVA inclusa
14
GUARD PLATE
705003496
44,31€ Prezzo unitario IVA inclusa
15a
SOCKET SCREW M10 X 35
205003544
1,95€ Prezzo unitario IVA inclusa
15b
HEX. FLANGED SCREW M10 X 25
207602544
1,99€ Prezzo unitario IVA inclusa
16
HEX. FLANGED ELASTIC NUT M10
233201414
1,77€ Prezzo unitario IVA inclusa
17
HEX. FLANGED SCREW M6 X 20
207662044
2,35€ Prezzo unitario IVA inclusa
18
HEX. FLANGED ELASTIC NUT M6
233261414
1,68€ Prezzo unitario IVA inclusa
19
LEVER INDICATOR
705003838
31,96€ Prezzo unitario IVA inclusa
20
HEX. FLANGED SCREW M6 X 30
207663044
2,46€ Prezzo unitario IVA inclusa
21
HEX. FLANGED ELASTIC NUT M6
233261414
1,68€ Prezzo unitario IVA inclusa
22
FLAT WASHER
250200072
1,55€ Prezzo unitario IVA inclusa
23
CAP
414859400
3,62€ Prezzo unitario IVA inclusa
24
LH INNER FENDER
705003634
15,62€ Prezzo unitario IVA inclusa
25
TUFLOK PLASTIC RIVET
293150089
1,71€ Prezzo unitario IVA inclusa
26
RH INNER FENDER
705002124
16,07€ Prezzo unitario IVA inclusa
27
LH DEFLECTOR
705002988
17,71€ Prezzo unitario IVA inclusa
28
RH DEFLECTOR
705002135
15,48€ Prezzo unitario IVA inclusa
29
REFLECTIVE SHEET
705002085
14,48€ Prezzo unitario IVA inclusa
30
KNOB
517303439
5,27€ Prezzo unitario IVA inclusa
31
HEX. FLANGED PT SCREW K50 X 45
241154540
2,46€ Prezzo unitario IVA inclusa
32
WASHER
391301600
0,55€ Prezzo unitario IVA inclusa
33
GROMMET
293720053
5,27€ Prezzo unitario IVA inclusa
34
THREAD COVER
705004036
23,70€ Prezzo unitario IVA inclusa

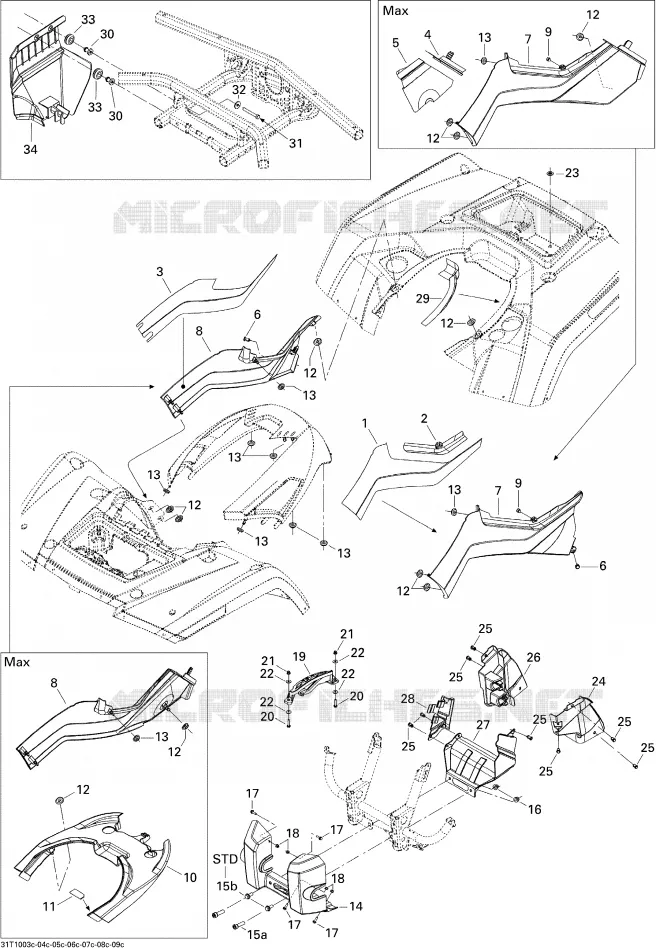

In questa pagina trovate lo schema dettagliato Scafo e accessori CAN-AM. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale CAN-AM.


Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
