da
Scafo e accessori
14
12
12
42
10
3
3
30
30
7
7
7
7
18
18
18
18
18
18
16
16
16
16
16
16
16
37
37
8
34
43
38
28
25
25
17
17
21
20
4
24
24
23
23
19
19
19
19
19
19
19
19
27
27
41
36
36
36
36
39
45
45
26
26
22
22
13
29
5
40
31
33
33
9
11
2
2
15
15
15
1
1
1
1
44
44
46
46
32
35
35
35
6
6
1
FRONT FASCIA, RED
705001313
79,29€ Prezzo unitario IVA inclusa
1
FRONT FASCIA, YELLOW
705001991
59,98€ Prezzo unitario IVA inclusa
1
FRONT FASCIA, GREEN
705001992
56,52€ Prezzo unitario IVA inclusa
1
FRONT FACIA, CAMO
705002442
427,01€ Prezzo unitario IVA inclusa
2
TUFLOK PLASTIC RIVET
293150089
1,71€ Prezzo unitario IVA inclusa
3
WASHER
506151252
3,72€ Prezzo unitario IVA inclusa
4
LOWER GRILL
705001679
10,76€ Prezzo unitario IVA inclusa
5
UPPER GRILL
705001901
12,63€ Prezzo unitario IVA inclusa
6
CLIP
517302674
2,50€ Prezzo unitario IVA inclusa
7
CENTRAL PANEL KIT, RED
703500597
79,28€ Prezzo unitario IVA inclusa
7
CENTRAL PANEL KIT, YELLOW
703500598
65,06€ Prezzo unitario IVA inclusa
7
CENTRAL PANEL KIT, GREEN
703500599
82,35€ Prezzo unitario IVA inclusa
7
CENTRAL PANEL KIT, CAMO
703500600
344,02€ Prezzo unitario IVA inclusa
8
CAUTION DECAL, SHIFTING LEVER
704900470
2,76€ Prezzo unitario IVA inclusa
9
CAUTION DECAL, 4WD SWITCH
704900471
2,76€ Prezzo unitario IVA inclusa
10
CAUTION DECAL, SHIFTING LEVER
704900475
2,67€ Prezzo unitario IVA inclusa
11
CAUTION DECAL, 4WD SWITCH
704900476
2,67€ Prezzo unitario IVA inclusa
12
DASHBOARD
705001314
52,61€ Prezzo unitario IVA inclusa
12
DASHBOARD
705002210
38,81€ Prezzo unitario IVA inclusa
13
REAR LUGGAGE RACK
705001780
321,27€ Prezzo unitario IVA inclusa
14
FRONT LUGGAGE RACK
705001769
321,27€ Prezzo unitario IVA inclusa
15
TORX TRUSS SCREW M6 X 50
250000239
3,72€ Prezzo unitario IVA inclusa
16
HEX. FLANGED SCREW M6 X 50
207665044
4,79€ Prezzo unitario IVA inclusa
17
TORX TRUSS SCREW M6 X 20
250000128
1,89€ Prezzo unitario IVA inclusa
18
FLAT WASHER
250200072
1,55€ Prezzo unitario IVA inclusa
19
HEX. FLANGED ELASTIC NUT M6
233261414
1,68€ Prezzo unitario IVA inclusa
20
LH HANDLE
705001944
Non disponibile
21
RH HANDLE
705001945
Non disponibile
22
TORX TRUSS SCREW M8 X 30
250000197
3,64€ Prezzo unitario IVA inclusa
23
TORX TRUSS SCREW M8 X 16
250000198
3,82€ Prezzo unitario IVA inclusa
24
BUSHING
705002153
13,27€ Prezzo unitario IVA inclusa
25
SUPPORT
705002506
322,29€ Prezzo unitario IVA inclusa
25
SUPPORT
705002507
221,34€ Prezzo unitario IVA inclusa
26
U REINFORCEMENT
705002668
9,21€ Prezzo unitario IVA inclusa
27
HEX. FLANGED SCREW M8 X 50
207685044
1,95€ Prezzo unitario IVA inclusa
28
HEX. FLANGED ELASTIC NUT M8
233281414
1,76€ Prezzo unitario IVA inclusa
29
FLAT WASHER 8 MM
234082410
1,68€ Prezzo unitario IVA inclusa
30
HEX. FLANGED SCREW M8 X 20, SCOTCH GRIP
207582044
1,95€ Prezzo unitario IVA inclusa
31
FRONT SUPPORT
705001455
180,36€ Prezzo unitario IVA inclusa
32
LH ANCHOR PLATE
705000692
13,98€ Prezzo unitario IVA inclusa
33
RIVET_POP 3/16 X ,550
390402300
0,92€ Prezzo unitario IVA inclusa
34
RH ANCHOR PLATE
705000693
20,53€ Prezzo unitario IVA inclusa
35
HEX. FLANGED SCREW M8 X 45
207684544
4,39€ Prezzo unitario IVA inclusa
36
FLAT WASHER 8 MM
234082410
1,68€ Prezzo unitario IVA inclusa
37
HEX. ELASTIC STOP NUT M8
232581414
0,65€ Prezzo unitario IVA inclusa
38
REAR FACIA
705002464
51,57€ Prezzo unitario IVA inclusa
39
RUBBER GROMMET
705001119
6,94€ Prezzo unitario IVA inclusa
40
SCREW PLASTITE TYPE K-40 M4 X 16
250000113
4,06€ Prezzo unitario IVA inclusa
41
SUPPORT
705002499
16,74€ Prezzo unitario IVA inclusa
42
TORX SCREW M6 X 16
250000261
1,01€ Prezzo unitario IVA inclusa
43
HEX. FLANGED ELASTIC NUT M6
233261414
1,68€ Prezzo unitario IVA inclusa
44
HEX. FLANGED SCREW M8 X 20, SCOTCH GRIP
207582084
3,70€ Prezzo unitario IVA inclusa
45
ATTACHMENT PLATE
705001075
7,52€ Prezzo unitario IVA inclusa
46
WASHER
250200040
2,17€ Prezzo unitario IVA inclusa

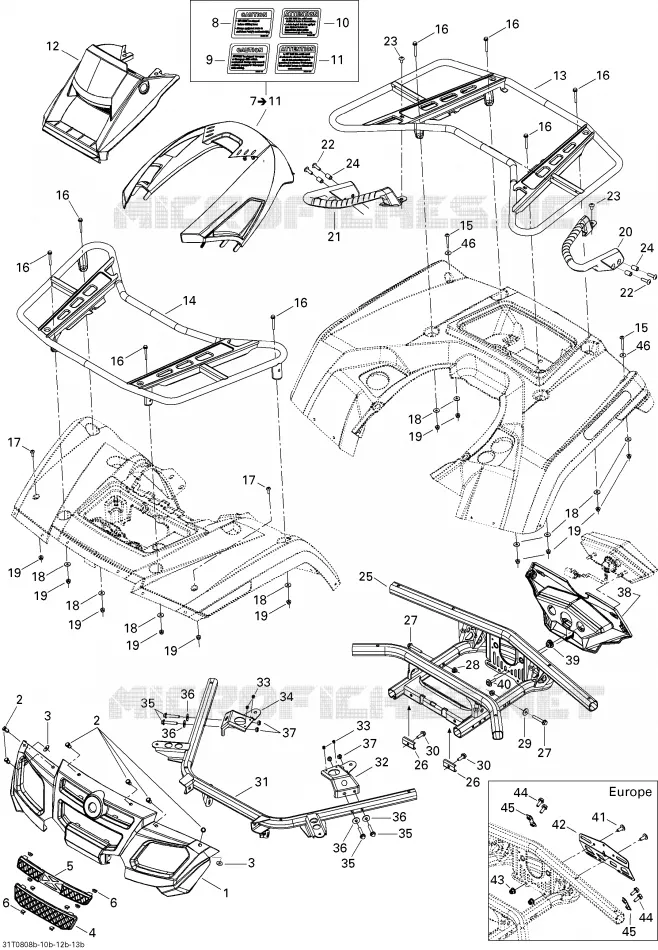

In questa pagina trovate lo schema dettagliato Scafo e accessori CAN-AM. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale CAN-AM.


Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
